Datalogic DS4800 Linienscanner

Der DS4800 ist ein flexibler und kompakter industrieller Laserscanner für nahezu alle Anforderungen im Produktionsumfeld.
Nur eine Variante durch manuell einstallbaren Fokus, dadurch reduzierte Ersatzteilbevorratung auch bei unterschiedlichen Einsatzbereichen.

Der DS4800 zeichnet sich durch herausragende Leseleistung und flexible Anpassung an die Applikationsumgebung dank X-PRESS™ Taste aus. Die manuell verstellbare Entfernungseinstellung (smart focus adjustment) ermöglicht mit nur einem Modell die unterschiedlichsten Anwendungen abzubilden. Dank seiner robusten Bauweise mit Schutzklasse IP65 (NEMA4), 0° bis 50° C Betriebstemparaturbereich und Unempfindlichkeit gegen Umgebungslicht, ist er für alle industriellen Anwendungen geeignet. Als Option gibt es DS4800-Serie auch für den Tiefkühlbereich (-35 ° C bis +50 ° C) mit patentierter, geregelter interner Heizung und einem beheizten Fenster.

Eigenschaften und Vorteile des DS4800

  • nur eine Version für alle Leseabstände (einstellbarer Fokus) (210mm bis 1.000mm)
  • Strahlaustritt direkt (105° über Umlenkspiegel GFC-40 als Zubehör)
  • Lesung bis direkt am Austrittsfenster (Kontaktlesung) über Umlenkspiegel GFC-400
  • Die Abtastraste, Scanngeschwindigkeit des DS4800 beträgt 600-1000 scans/Sek.
  • Format (Linearversion -100X) 101mm x 85mm x 42mm
  • Unempfindlich gegen Fremdlicht durch moduliertes Laserlicht
  • 2 digitale Eingänge, geschützt über Optokoppler (NPN/PNP)
  • 2 digitale Ausgänge, SW-programmierbar, Ereignisgesteuert, geschützt mit Optokoppler
  • 2 serielle Schnittstellen Main (RS232/RS422/RS485), Aux (RS232) bis zu 115,2 Kbit/s
  • zusätzlich ID-NET™ Hochgeschwindigkeits Kommunikationsnetzwerk
  • X-PRESS™ Mensch-Maschine Interface mit Status LED’s
  • Display 2 Zeilen je 16 Zeichen zur Bedienung und zur Ergebnissanzeige
  • industrielles Aluminiumgehäuse mit Schutzart IP65 (NEMA 4)
  • Spannungsversorgung 10-30 VDC, maximal 3 (5) W
  • Konfigurierbar über Genius Plattform
  • Standard-Lesefeld: 200 – 1.000 mm einstellbar je nach Anforderung und Auflösung des Barcodes
  • Lageunabhängige Erfassung (einfache omnidirektionale Lesungen) durch ACR4™ Technologie
  • Anbindung an Ethernet-Anschluß, TCP-IP, Profibus und Devicenet über CBX-500 Anschlussbox
  • Standard-Lesefeld: 210 – 1000 mm je nach Fokuseinstellung und Barcodeauflösung
  • ACR™-4 Algorithmus zur Code-Rekonstruktion bei einfachen Omnianwendungen

Anwendungen

  • Automatisierte Lager, Fördertechnik bei mittleren Bahnbreiten
  • Lesen von Barcodes an Paletten
  • Entnahmesysteme
  • Anwendungen in der Fertigung
  • Qualitätskontrolle und Teilerückverfolgung
  • Anbau an Gabelstaplern, automatisierte Ein-und Auslagerung
  • Anwendungen in Kühl und Gefrierhaus durch geregelte Heizung
  • Einsätze im Außenbereich

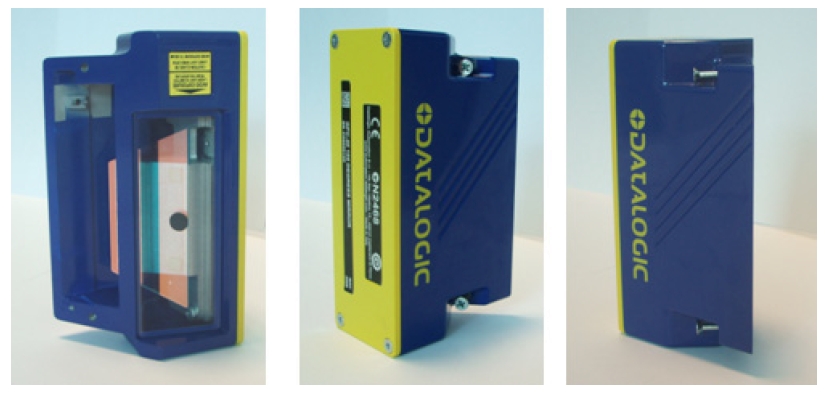

GFC-400 für Anwendungen mit eingeschränktem Montageraum durch eng nebeneinander laufenden Transportbändern. Barcodelesen ist bis unmittelbar bis zum Strahlaustrittsfenster möglich.


Der Datalogic DS4800 wurde abgekündigt und kann nicht mehr bestellt werden. Gerne stehen wir Ihnen zur weiteren Beratung zur Verfügung.
